Manualul tehnic suprem pentru banda de reparare a conductelor HVAC: standarde de performanță, aplicație și inginerie

Importanța critică a etanșării conductelor

Un sistem de conducte compromis este mai mult decât un inconvenient minor; este o sursă primară de risipă de energie și efort mecanic. Utilizarea de înaltă performanță Bşia de reparare a conductelor HVAC abordează mai multe preocupări operaționale critice:

• Eficiență energetică: Conform auditurilor energetice din industrie, conductele cu scurgeri pot reduce eficiența sistemului cu până la 20% până la 30%. Etanșarea adecvată asigură că aerul condiționat ajunge la destinația dorită fără pierderi termice.
• Calitatea aerului din interior (IAQ): Îmbinările neetanșate pot trage praful, particulele de izolație din fibră de sticlă și umezeala din spații necondiționate, cum ar fi spațiile de târât sau mansardele.
• Longevitatea sistemului: Prin mentinerea presiune statica , motorul suflantei HVAC nu trebuie să suprasolicită pentru a compensa pierderile de aer, prelungind astfel durata de viață a echipamentului mecanic.

Definirea rolului „bandă de reparare”.

Termenul „bandă de reparație” într-un context profesional HVAC se referă la o categorie de benzi care îndeplinesc anumite caracteristici UL (Underwriters Laboratories) standardele. Aceste benzi nu sunt doar benzi adezive, ci acționează ca un etanșare structurală . Acestea trebuie să asigure o lipire permanentă la diferite substraturi, inclusiv oțel galvanizat, aluminiu și conducte flexibile din polietilenă.

Comparația parametrilor tehnici: pierderi de energie vs. sisteme sigilate

Pentru a cuantifica impactul etanșării de calitate profesională, următorul tabel ilustrează diferențele de performanță dintre un sistem cu scurgeri tipice față de unul ranforsat cu grad înalt. Bşia de reparare a conductelor HVAC .

Valoarea performanței	Sistem desigilat/cu scurgeri	Sigilat cu bandă profesională
Menținerea presiunii statice	Inconsecvent / Scăzut	Stabil / Eficiență ridicată
Rata de scurgere a aerului	15% - 40% Pierdere	< 5% Pierdere
Consum de energie	Ridicat (cicluri crescute)	Optimizat (timp de rulare mai mic)
Bariera de umiditate	Inexistent (Supus la condens)	Superior (Previne CUI)
Durata de viață a garniturii	< 1 an (defecțiune a benzii de conductă)	20 de ani (acril cu evaluare UL)

Stabilitate Operațională

Pentru ca o reparație să fie considerată profesională, Banda de reparare a conductelor HVAC trebuie să ofere o remediere „permanentă”. Acest lucru necesită un adeziv care se poate descurca ciclism termic -extinderea și contracția repetată a conductelor metalice pe măsură ce sistemul comută între modurile de încălzire și de răcire. Folosesc benzi de înaltă calitate adezivi acrilici solventi care își întăresc de fapt legătura în timp, asigurându-se că sistemul rămâne etanș pe tot parcursul ciclului său de viață operațional.

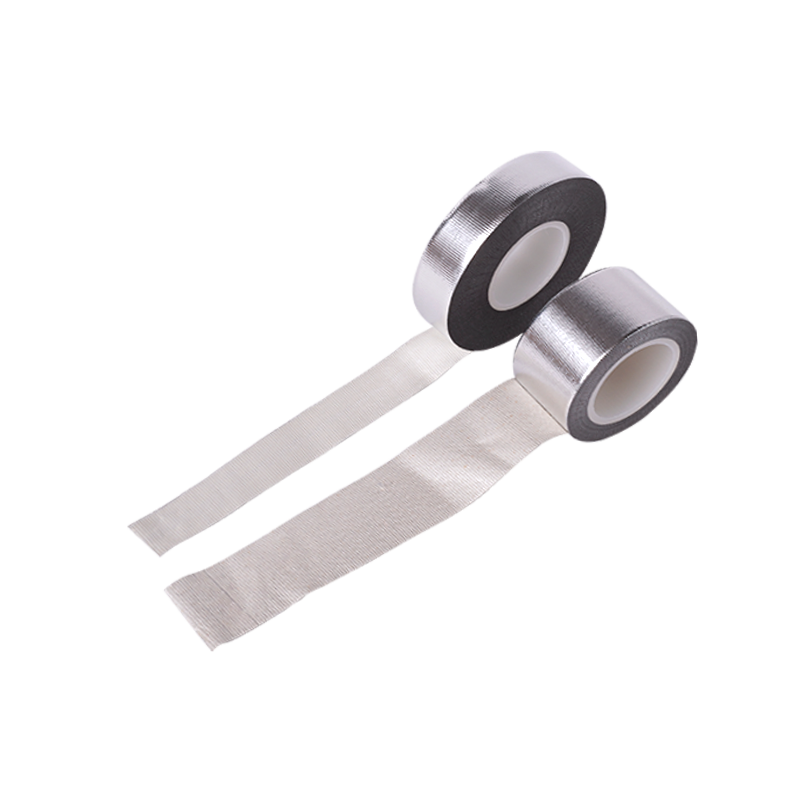

1. Bandă din folie de aluminiu (standardul profesional)

Banda de folie de aluminiu este alegerea principală pentru etanșarea conductelor metalice rigide. Este alcătuit dintr-un suport din aluminiu „dead-moale” acoperit cu un material de înaltă performanță adeziv acrilic solvent . Natura sa metalica il face o bariera absoluta de vapori, impiedicand orice schimb de aer sau umiditate la nivelul articulatiilor.

• Reflexia termica: Emisivitatea ridicată îi permite să reflecte căldura radiantă, menținând temperatura aerului în interiorul conductei.
• Stabilitate anorganică: Spre deosebire de plastic, aluminiul nu se degradează Expunerea la UV sau stresul oxidativ.
• Răspândirea flăcării: În mod natural incombustibil, respectând codurile stricte de incendiu în clădiri.

2. Benzi certificate UL 181A-P și 181B-FX

În contractarea profesională, benzile trebuie adesea să îndeplinească specific Underwriters Laboratories (UL) standarde pentru a trece inspecțiile la clădiri. Acestea nu sunt doar tipuri de materiale, ci clasificări de performanță de reglementare.

• UL 181A-P: Proiectat special pentru placă rigidă din fibră de sticlă . Aceste benzi au de obicei o folie rezistentă și un adeziv specializat care se leagă de suprafața fibroasă.
• UL 181B-FX: Conceput pentru conducte flexibile de aer și închideri. Aceste benzi sunt adesea pe bază de film (BOPP) sau suportate de pânză pentru a permite mișcarea și extinderea tuburilor flexibile.

3. Benzi de etanșare cu mastic

Pentru reparațiile care implică goluri mari sau suprafețe inegale, benzile de mastic asigură un strat gros de cauciuc butilic sau asfalt modificat. Acestea acționează ca o „garnitură într-o rolă”, oferind o grosime extraordinară pentru a umple golurile structurale acolo unde benzile standard cu peliculă subțire ar putea eșua.

Compararea materialelor tehnice

Următorul tabel compară specificațiile tehnice principale pentru cele mai comune Banda de reparare a conductelor HVAC categorii utilizate în medii industriale și rezidențiale.

Proprietate tehnică	Bandă din folie de aluminiu	UL 181B-FX (film/pânză)	Bandă de mastic butilic
Material de suport	Aluminiu moale	BOPP / Pânză metalizată	Butil laminat cu folie
Tip adeziv	Solvent acrilic	Acrilic cu aderență ridicată	Compus de cauciuc butilic
Interval de temperatură	-35°C până la 120°C	-20°C până la 90°C	-40°C până la 110°C
Permeabilitatea la vapori	0,00 Perms (Absolut)	Scăzut spre moderat	Scăzut
Conformabilitatea	Excelent (mulaje la forma)	Superior (Flexibil)	Moderat (grosime mare)
Substrat ideal	Placa din metal galvanizat / folie	Conductă flexibilă din polietilenă	Imbinari neuniforme/Aerisiri de acoperis

4. Chimia adezivilor: acril vs cauciuc

La revizuire Bşia de reparare a conductelor HVAC , alegerea adezivului este la fel de critică ca suportul. Adezivi acrilici sunt preferate pentru aplicații pe termen lung deoarece sunt rezistente la căldură și UV, devenind de fapt mai puternice în timp. Adezivi pe bază de cauciuc oferă o „lipire inițială” mult mai mare (prindere instantanee), care este utilă pentru asamblarea rapidă în medii interioare temperate, dar poate eșua în condiții extreme. ciclism termic de-a lungul mai multor sezoane.

1. Puterea de aderență și aderența la coajă

Forța de aderență se referă la capacitatea benzii de a se lipi de substraturi specifice, cum ar fi oțel galvanizat, aluminiu sau plastic. Benzile de calitate profesională sunt testate folosind ASTM D-3330 standard pentru măsurarea „aderenței la exfoliere” - forța necesară pentru a îndepărta banda de pe o suprafață.

• Tack initial: Prinderea imediată a adezivului la contact.
• Obligațiuni pe termen lung: Capacitatea adezivului (de obicei solvent acrilic) de a „uda” și de a crea o legătură chimică permanentă timp de 24 până la 72 de ore.

2. Rezistența la tracțiune și rezistența la perforare

Deoarece sistemele HVAC sunt presurizate, banda trebuie să aibă un nivel ridicat rezistenta la tractiune pentru a rezista la spargerea sau ruperea cusăturilor. Rezistenta la perforare este la fel de vitală, mai ales atunci când etanșați conductele din spațiile de târâh sau mansardele unde pot apărea deteriorări mecanice în timpul întreținerii de rutină.

3. Evaluare termică și temperatura de serviciu

Conductele experiențe extreme ciclism termic . Banda trebuie să rămână flexibilă iarna (în timpul ciclurilor de încălzire) și să își păstreze rezistența la forfecare vara (în timpul răcirii). De înaltă calitate Banda de reparare a conductelor HVAC este evaluat pentru un „Interval de temperatură de serviciu” care depășește cu mult condițiile ambientale standard.

Comparația tehnică a valorilor de performanță

Următorul tabel oferă o privire comparativă asupra parametrilor de performanță necesari pentru diferite medii de etanșare a conductelor.

Valoarea performanței	Clasa standard rezidentiala	Grad industrial de înaltă performanță
Aderența la exfoliere (la oțel)	40 - 50 oz/inch	60 - 100 oz/inch
Rezistența la tracțiune	20 - 25 lbs/inch	35 - 50 lbs/inch
Temp. minimă de aplicare	10°C (50°F)	-20°C (-4°F) (grad pentru orice vreme)
Temperatura maximă de serviciu	80°C (176°F)	120°C până la 150°C (248°F - 302°F)
Indicele de răspândire a flăcării	< 25	< 10 (Siguranță ridicată)
Indicele dezvoltat de fum	< 50	< 10 (Siguranță ridicată)

4. Rezistența la forfecare și rezistența la „curaj”.

Într-o conductă verticală sau într-un plenum de înaltă presiune, banda este supusă „forfeinței” - o forță de alunecare. Rezistența la forfecare (sau rezistența la fluaj) măsoară cât de bine rezistă adezivul la alunecarea de pe substrat sub o sarcină constantă. Pentru Reparatie conducte HVAC , rezistența ridicată la forfecare este obligatorie pentru a preveni marcarea sau desprinderea benzii de la margini de-a lungul anilor de funcționare.

5. Permeanța la vapori de apă (evaluare permanentă)

Funcția principală a etanșării conductei este de a acționa ca a bariera de vapori . The Evaluare permanentă măsoară cantitatea de vapori de apă care poate trece prin bandă. Un rating de 0,00 (obținut prin folie de aluminiu solidă) este punctul de referință pentru prevenirea condensare și pătrunderea umidității, care sunt principalele cauze ale ruginii și creșterii microbiene în straturile de izolație.

1. Etanșare metalică rigidă a conductelor

În sistemele comerciale și rezidențiale de mare viteză, conducte din otel galvanizat sunt standardul. Îmbinările, cusăturile și conexiunile cu flanșe sunt predispuse la scurgeri de aer din cauza vibrațiilor și a dilatației termice. Bandă de folie de aluminiu este soluția principală aici, oferind o etanșare metal-metal care menține sistemul presiune statica .

• Aplicație: Etanșarea cusăturilor longitudinale și a îmbinărilor circumferențiale.
• Beneficiu: Creează o legătură etanșă care nu este afectată de temperaturile ridicate ale schimbătoarelor de căldură ale cuptorului.

2. Conexiuni și reparații ale conductelor flexibile

Conductele flexibile constau dintr-o spirală de sârmă încapsulată într-o căptușeală polimerică, înconjurată de izolație din fibră de sticlă și o manta de barieră de vapori. Repararea acestora necesită o bandă cu înaltă conformabilitatea and alungirea . UL 181B-FX benzile nominale sunt obligatorii pentru aceste aplicații pentru a se asigura că etanșarea se poate deplasa cu conducta fără crăpare.

• Aplicație: Conectarea conductelor flexibile la decolare sau repararea perforațiilor accidentale în mantaua exterioară.
• Beneficiu: Previne „transpirația” (condensul) prin restabilirea integrității barierei externe de vapori.

3. Întărirea plăcilor din fibră de sticlă

Plăcile pentru conducte sunt foi rigide din fibră de sticlă de înaltă densitate. Când aceste plăci sunt fabricate în conducte, colțurile și îmbinările cu „canelură în V” trebuie sigilate. Acest lucru necesită o bandă de obicei UL 181A-P -care poate pătrunde în suprafața fibroasă pentru a crea o legătură structurală .

Comparație tehnică: cerințe de aplicare în funcție de substrat

Următorul tabel ilustrează modul în care cerințele tehnice se modifică în funcție de componenta HVAC specifică reparată.

Tip de substrat	Grad de bandă recomandat	Provocarea aplicației cheie	Proprietatea bandă necesară
Otel galvanizat	Folie rezistentă (50μm)	Reziduuri de ulei și vibrații	Rezistență ridicată la forfecare
Poliester flexibil	UL 181B-FX (film/pânză)	Mișcare și expansiune	Alungire mare / flexibilitate
Placa din fibra de sticla	UL 181A-P (Folie)	Suprafață poroasă, prăfuită	Adeziv acrilic cu penetrare adâncă
Conductă expusă în aer liber	Folie/Mastic stabilizat la UV	Lumina directă a soarelui și ploaie	Rezistenta la intemperii si la oxidare

4. Repararea izolației și a barierei de vapori

Mentinerea invelis termic a unei clădiri necesită ca toată izolația (FSK - Folie, Scrim, Kraft) să rămână intactă. Banda de reparare a conductelor HVAC este folosit pentru a plasa rupturi în jacheta izolatoare. Dacă este lăsat neetanșat, aerul încărcat cu umiditate poate ajunge la suprafața rece a conductei, ducând la acumularea de apă lichidă și eventual coroziunea sistemului sau prăbușirea izolației.

5. Etanșare plenară de înaltă presiune

Plenul este distribuitorul central unde presiunea aerului este cea mai ridicată. Etanșarea conexiunii dintre dispozitivul de tratare a aerului și plenul necesită a bandă de etanșare rezistentă , adesea a mastic butilic , pentru a rezista la turbulențe mecanice constante și la impactul aerului de mare viteză. Acest lucru previne zgomotele „șuierate” asociate în mod obișnuit cu scurgeri minore de aer în zonele de înaltă presiune.

1. Pregătirea suprafețelor critice

Aderența este un proces chimic și mecanic. Majoritatea Conducte HVAC este acoperit cu un strat subțire de ulei de mașină din procesul de fabricație sau este posibil să fi acumulat praf și oxidare în sistemele existente. O suprafață „curată la atingere” este obligatorie pentru ca adezivul să se „udă” în mod corespunzător.

• curatenie: Utilizați un solvent cu evaporare rapidă (cum ar fi alcoolul izopropilic) pentru a îndepărta uleiurile, grăsimea și umezeala.
• Debavurare: Asigurați-vă că marginile metalice sunt plate; șuruburile proeminente sau bavurile ascuțite pot perfora suportul benzii și pot crea a scurgere de presiune .
• Uscăciunea: Nu aplicați niciodată bandă pe o suprafață cu condens activ, deoarece aceasta creează o barieră între adeziv și substrat.

2. Tehnica „Squeegee” pentru activarea presiunii

Folosirea benzilor de reparații profesionale adezivi sensibili la presiune (PSA) . Pur și simplu netezirea benzii cu mâna este adesea insuficientă. Pentru a asigura aderenta maxima la peel , trebuie folosită o racletă de plastic sau un instrument specializat pentru frecare.

• Eliminarea golurilor: Presiunea fermă forțează adezivul în micro-topografia plăcii de metal sau folie.
• Îndepărtarea bulelor de aer: Aerul prins sub bandă se va extinde și se va contracta în timpul ciclism termic , slăbind în cele din urmă legătura.

3. Gestionarea limitelor de temperatură a mediului

Temperatura în timpul aplicării afectează în mod semnificativ „aderența inițială”. Dacă metalul este prea rece, adezivul devine rigid și nu poate curge în porii de suprafață. În schimb, căldura excesivă poate face adezivul prea fluid pentru o poziționare imediată.

Comparație tehnică: Condiții de aplicare vs. Performanța legăturilor

Următorul tabel subliniază impactul variabilelor de instalare asupra rezultatului etanșare structurală .

Variabilă	Practică sub-optimală	Cele mai bune practici profesionale	Impact asupra integrității sigiliului
Starea suprafeței	Metal praf / uleios	Curățat cu solvent / Uscat	Crește aderența cu >60%
Temp. de aplicare	Sub 5°C (41°F)	10°C până la 40°C (50°F până la 104°F)	Asigură „udarea” adecvată a adezivului
Presiune aplicată	Doar netezit manual	Racletă / Roller dur	Previne marcarea marginilor și scurgerile
Marja de suprapunere	Mai puțin de 1 inch	suprapunere de 2 până la 3 inci	Se îmbunătățește rezistenta la forfecare
Nivel de tensiune	Foarte intins	Relaxat / Tensiune scăzută	Previne „retractarea” și peelingul

4. Suprapunerea corectă și etanșarea colțurilor

La etanșarea unei îmbinări circumferențiale, un minim Suprapunere de 2 inchi (50 mm). la sfarsitul invelisului se recomanda. Pe conductele dreptunghiulare, asigurați-vă că banda se extinde cu mult dincolo de colț. Pentru Reparatie conducte HVAC în camerele de înaltă presiune, se preferă o metodă de „încărcare cu șindrilă” - în care bucata de sus de bandă se suprapune pe cea de jos - pentru a preveni pătrunderea aerului sub margini și ridicarea etanșării.

5. Inspecție post-instalare

După aplicare, banda trebuie să pară netedă și să se conformeze strâns contururilor conductei. La profesional punerea în funcţiune , un creion de fum sau un detector de scurgeri cu ultrasunete poate fi folosit în jurul îmbinărilor lipite pentru a verifica 100% sigiliu ermetic . Dacă se detectează orice „suierat” sau mișcare de aer, zona trebuie curățată și aplicat un strat secundar cu presiune crescută.
